XM 总制开关配电箱

1.用途

  XM-31配电板适用交流频率50Hz，额定工作电压400V/230V，其最大总输入电流不超过100A，单个电路输出电流不大于63A的单相三线或三相五线系统中作为照明配电、过载、短路保护之用。该配电板广泛用于工矿企业、高层建筑、住宅、商业网点等场所。

2.执行标准

 产品符合 GB7251.1-1997 《低压成套开关设备和控制设备 第一部分：型式试验和部分型式试验成套设备》和GB7251.3-1997 《低压成套开关设备和控制设备 第三部分：对非专业人员可进入场地的低压成套开关设备和控制设备——配电板的特殊要求》的要求。

 3.使用条件

    周围空气温度为-5℃～+40℃，且24h的平均值不超过+35℃；

    安装地点的海拔不超过2000m；

    空气相对湿度在最高温度为+40℃时不超过50％；在较低温度下可以有较高的相对湿度，最湿月的月平均最低温度不超过+25℃，该月的月平均最大相对湿度不超过90％，并考虑因温度变化发生在产品表面的凝露；

    污染等级3；

    运输和存储过程中的温度可在-25℃～+55℃范围之间，在短时间内(不超过24h)温度可达到+70℃。

4.结构特点简介

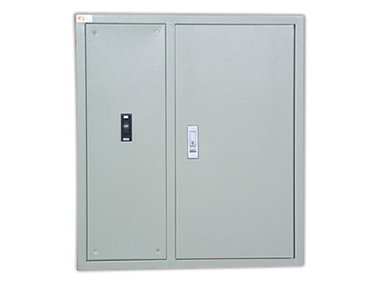

     主要结构由底箱、前框、门等组成。底箱、前框采用冷轧钢板弯制、焊接而成；有明装和暗装两种形式。门可根据用户的需要采用不锈钢或冷轧钢板制成，外表面经喷塑处理。箱内开关均凸出安装，操作方便，外部面板采用透明玻璃窗，可观察开关分合状态。底箱上下两面视进、出线的情况设有进出线装置，并根据回路的数量可设置单排或双排结构。该配电箱有悬挂式或嵌入式两种安装方式。
