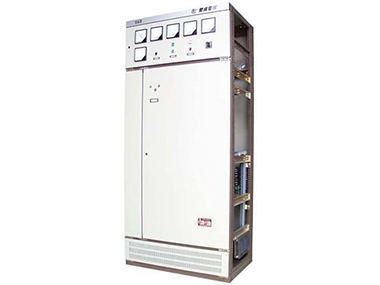

GGD型交流低压配电柜

概述：

PGL1、2型交流低压配电屏适用于发电厂、变电站、工矿企业等电力用户，作为交流50HZ、380V及以下低压配电系统中动力、照明、配电之用。其性能符合GB7251和IEC439等标准。

特点：

       本产品系户内安装，为双面维护的低压配电装置。基本结构采用薄钢板及角钢焊接组合而成。屏面上方有仪表门，可装指示仪表、信号灯、按钮等，中部有操作面板，下方有双开门。屏背面有上、下双开门，维修方便。中性母线装在屏下方的绝缘子上。多屏并列时，屏与屏之间加装隔板，始终端两侧可加装防护侧板。

　 GGD型交流低压配电柜适用于发电厂、变电站、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流至3150A的配电系统，作为动力，照明及配电设备的电能转换，分配与控制之用。GGD型交流低压配电柜符合IEC439《低压成套开设备和控制设备》，GB/T7251《低压成套开关设备》等标准。

使用条件

　1.周围安气温度不高于＋40℃，不低于－5℃.24h内平均温度不得高于＋35℃。

　2.户内安装使用，使用地点的海拔高度不得超2000m。

　3.周围空气相对湿度在最高温度为＋40℃时不超过50%，在较低温度是允许有较大的相对湿度。（例如＋20℃时为90%）应考虑到由于温度的变化可能会偶然产生凝露的影响。

　4.设备安装时与垂直面的倾斜度不超过5度。

　5.设备应安装在无剧烈震动和冲击的地方，以及不足以使用电器元件受到腐蚀的场所。

　6.用户有特殊要求时可与制造厂协商解决。
