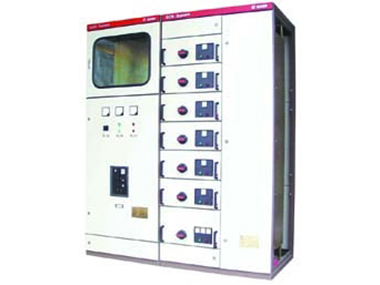

GCS型低压抽出式配电柜

1.用途

    装置适用于发电厂、变电所、石油化工部门、厂矿企业、高层建筑等低压配电系统的动力、配电和电动机控制中心、电容补偿等的电能转换、分配与控制用。

    在大单机容量的发电厂、大规模石化等行业的低压动力控制中心和电动机控制中心等电力使用场合时能满足与计算机接口的特殊需要。

    装置是根据电力部主管上级、广大电力用户及设计部门的要求，为满足不断发展的电力市场对增容、计算机接口的特殊需要。

    装置是根据电力部主管上级，广大电力用户及设计部门的要求，为满足不断发展的电力市场对增容，计算机接口，动力集中控制，方便安装维修，缩短事故处理时间等需要，本着安全，经济，合理，可靠的原则设计的新型低压抽出式开关柜，产品具有分断，接通能力高，动热稳定性好，电气方案灵活，组合方便，系列性实用性强，结构新颖，防护等级高等特点，可以作为低压抽出式开关柜的换代产品使用。

    装置符合IEC439-1《低压成套开关设备和控制设备》，GB7251《低压成套开关设备》，ZBK36001《低压抽出式成套开关设备》等标准。

2.使用条件

　 （1）周围空气温度不高于+40℃，不低于-5℃，24小时内平均温度不得高于+35℃，超过时，需根据实际情况降容运行。

（2）户内使用，使用地点的海拔高度不得超过2000m。

（3）周围空气相对湿度在最高温度为+40℃ 时不超过50%，在较低温度时允许有较大的相对湿度，如+20℃时为90%，应考虑到由于温度的变化可能会偶然产生凝露的影响。

（4）装置安装时与垂直面的倾斜度不超过5%，且整组柜列相对平整（符合GBJ232-82标准）。

（5）装置应安装在无剧烈震动和冲击以及不足以使电器元件受到不应有腐蚀的场所。

（6）用户有特殊要求时，可以与制造厂协商解决。

3.电气性能 　

4.结构特征

　 （1）装置的主构架采用8MF型钢，构架采用拼装和部分焊接两种结构形式。主构架上均有安装模数孔E=20mm.

（2）装置各功能室严格分开，其隔室主要分为功能单元室，母线室，电缆室，各单元的功能作用相对独立。

（3）装置没有采用将水平主母线置于柜顶的传统设计，使电缆室上下均有出线通道，解决了老产品无法上出线的难题。

（4）装置柜体的尺寸系列

（5）功能单元

   ① 一个为一个独立功能单元。

   ②抽屉分为二分之一单元，一单元，二单元，三单元四个尺寸系列，回路的额定电流在400A及以下。

一个单元抽屉的尺寸为：160（高）*560（宽）*407（深），二分之一单元抽屉的宽为280，二单元，三单元仅以高度做二倍，三倍的变化，其余尺寸均同一单元。

   ③功能单元的抽屉可以方便的实现互换。

   ④装置的每柜内可以配置11个一单元的抽屉或22个二分之一单元的抽屉。

   ⑤抽屉进出线根据回路电流大小采用不同片数的同一规范片式接插件，一般一片接插件小于等于200A。

   ⑥二分之一抽屉与电缆室的转接，采用背板式结构的转接件。

单元抽屉与电缆室的转接采用棒式结构的转接件。

   ⑦抽屉面板有合、断、试验、抽出等位置的明显标志，抽屉设有机械式联锁装置。

（6）馈线柜和电动机控制柜设有专用的电缆隔室，功能单元室与电缆隔室内电缆的连接通过转接件或转接铜排实现，既提高了电缆的使用可靠性，又极大的方便了用户对电缆的安装与维修。

电缆隔室有两个宽度尺寸（240㎜和440㎜）可供选用，视电缆数量，截面和用户对安装维修方便的要求而定。

（7）装置的功能单元辅助接点对数一单元及以上的为32对，1/2单元的为20对，能满足自动化用户和与计算机接口的需要。

（8）考虑到干式变压器使用的普通性安全性和油浸变压器的经济性，装置既可以方便的与干式变压器组成一个组列，也可以与油浸变压器低压母线方便连接。

（9）以抽屉为主体，同时具有抽出式和固定式，可以混合组合，任意选用。

（10）装置按三相五线制和三相四线制设计，设计部门和用户可以方便地选用PE+N或PEN方式。

（11）柜体的防护等级为IP3L0、IP4L0，可以按用户需要选用。
